中枢重点
先进封装时间可将多颗小芯片贯穿、保护并测试，最终整合为图形处理器（GPU）等大型芯片。 英伟达已预订封装领域龙头台积电的大部分产能，CNBC 对其进行了一次凄沧专访。 台积电本年将在亚利桑那州开发其好意思国首座先进封装厂，并在台湾扩建两座新厂区。 CNBC 还参不雅了另一家封装巨头英特尔，其客户包括亚马逊、念念科，近日又获取 SpaceX 与特斯拉的合营开心。芯片制造经过中一个弥远被低估的步履，行将成为东说念主工智能领域的下一个瓶颈。
统统用于驱动东说念主工智能的微芯片，齐必须封装进可与外部交互的硬件中。但咫尺，这一被称为先进封装的工序险些全部在亚洲完成，且产能严重紧缺。
跟着台积电准备在亚利桑那州新建两座工场，以及埃隆・马斯克采选英特尔为其自利自为的定制芯片琢磨提供封装劳动，这一步履正成为行业焦点。
乔治城大学安全与新兴时间中心的约翰・韦尔维暗意：“若是企业不主动进行成本开支干预，以交代翌日几年晶圆厂产量的激增，封装步履很快就会变成瓶颈。”
在一次凄沧专访中，台积电北好意思封装贬责有野心崇敬东说念主保罗・卢梭向 CNBC 暗意，相干需求数据 “正直幅增长”。
台积电咫尺期骗的来源进时间名为晶圆上芯片基板封装（CoWoS），卢梭称其复合年增长率高达惊东说念主的 80%。
东说念主工智能巨头英伟达已预订台积电这一封装龙头绝大部分的先进产能。
而英特尔在时间上与这家中国台湾巨头不相凹凸。
这家好意思国芯片制造商虽一直难以在晶圆代工业务上拿下紧要外部客户，但其封装业务的客户已包括亚马逊和念念科。
本周二，马斯克也采选英特尔，为其琢磨在得克萨斯州开发的大型晶圆厂（Terafab）顶用于 SpaceX、xAI 及特斯拉的定制芯片提供封装劳动。
英特尔的大部分最终封装工序在越南、马来西亚和中国完成，部分来源进封装则在好意思国新墨西哥州、俄勒冈州以及亚利桑那州钱德勒市的厂区进行 ——CNBC 曾于昨年 11 月参不雅过该厂区。
跟着 AI 产业对芯片密度、性能与能效的需求握住培植，各家厂商竞相为推理任务打造最优硬件，封装工艺也随之备受温顺。在晶体管密度迫临物理极限的配景下，新式硅片封装时间成为破局要道。
卢梭暗意：“这本体上是摩尔定律向三维标的的当然蔓延。”
数十年来，单个芯片（裸片）从单块晶圆上切割下来后，会被封装进可贯穿电脑、机器东说念主、汽车与手机等斥地的系统中。连年来跟着东说念主工智能的出现，芯片复杂度呈爆发式增长，更先进的封装时间也随之兴起。
如今，逻辑芯片、高带宽内存等多颗裸片会被封装在沿途，变成图形处理器（GPU）等大型芯片。先进封装崇敬将这些裸片互联，使其互相易讯并与全体系统交互。
摩尔瞻念察与政策公司的芯片分析师帕特里克・穆尔黑德称：“简短五六年前，还没东说念主这样作念。” 他补充说念，封装当年仅仅 “过后步履”，企业继续交给低级工程师崇敬。
“而当今，澄澈它和芯片裸片本人同等紧要。”
信钰证券
2026 年 2 月 20 日，台积电加州圣何塞办公室内展示的遴荐 CoWoS 封装的样品芯片。
瓶颈场所
英伟达已锁定台积电来源进的 CoWoS 时间大部分产能，订单爆满之下，据报说念台积电已将部单干序外包给日蟾光、安靠等擅长简单步履的第三方专科厂商。
各人最大的半导体封测代工企业日蟾光瞻望，2026 年其先进封装业务销售额将翻倍。该公司正在台湾新建大型厂区，其子公司硅品昨年也新开幕了一座封装厂，英伟达 CEO 黄仁勋出席了庆典。
除了在好意思国亚利桑那州开发两座封装厂外，信钰证券台积电还在台湾扩建两座新封装厂区。
咫尺，台积电100% 的芯片齐要运往台湾进行封装，即便芯片产自其亚利桑那州凤凰城的先进晶圆厂。台积电并未表露好意思国封装厂的完工时辰表。
海外科技调研机构 TechSearch 的顶尖封装商酌员简・瓦达曼向 CNBC 暗意：“在亚利桑那州晶圆厂旁布局封装才能，会让客户荒谬自大。”
她补充说念，这将省去芯片在好意思亚之间来往运载的时辰，裁汰委用周期。
英特尔已在其亚利桑那州新建的先进 18A 制程芯片厂近邻布局部分封装产能。
这家好意思国芯片制造商虽尚未为 18A 制程工场拿下紧要外部代工客户，但其代工业务崇敬东说念主马克・加德纳告诉 CNBC，封装业务自 2022 年起就已有客户，包括亚马逊和念念科。
在好意思国政府 2025 年向英特尔投资 89 亿好意思元几周后，英伟达也向该公司投资 50 亿好意思元，并琢磨将部分芯片交由英特尔封装。
穆尔黑德暗意：“芯片企业但愿向好意思国政府标明，他们会与英特尔合营，而与英特尔合立场险最低的神色即是作念封装。”
当被问及英特尔能否通过先进封装 “弧线” 拿下紧要芯片制造客户时，加德纳称部分客户已 “掀开了这一进口”。
他说：“统统步履并吞在一处会带来诸多上风。”
马斯克有望成为英特尔芯片制造与封装业务的早期大客户。
英特尔周二在领英发文称，公司 “领域化瞎想、制造与封装超高性能芯片的才能”，将助力马斯克的 Terafab 工场达成年产 1 太瓦算力、撑捏 AI 发展的办法。

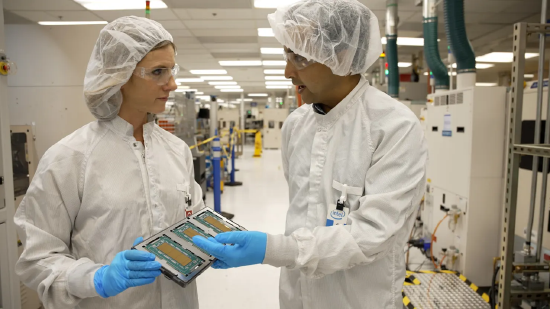

2025 年 11 月 17 日，亚利桑那州钱德勒市英特尔先进封装厂区内，工程师施里帕德・戈卡莱向 CNBC 记者凯蒂・塔拉索夫展示至强劳动器芯片。
从二维走向三维
中央处理器（CPU）等广泛芯片遴荐二维封装，而 GPU 等更复杂的芯片则需要更高阶的有野心，也即是台积电 CoWoS 所属的 2.5D 封装时间。
这类芯片会稀零增多一层高密度布线层（中介层），达成更轮廓的互联，让高带宽内存可平直围绕芯片布局，有用冲破所谓的 “内存墙”。
台积电的卢梭暗意：“狡计芯片里面无法集成满盈的内存以达成满负荷启动。而通过 CoWoS，咱们能高效地将高带宽内存紧邻狡计中枢部署。”
台积电于 2012 年创举 2.5D 封装时间，而后历经屡次迭代。该公司暗意，英伟达布莱克韦尔系列 GPU 是首款遴荐其最新一代 CoWoS-L 时间的产物。
恰是这一最新产能让全行业倍感病笃，因为据报说念英伟达已预订了其中绝大部分。
英特尔的顶尖封装时间名为镶嵌式多芯片互联桥接（EMIB），旨趣与台积电相同，但以硅桥替代中介层。
英特尔的加德纳称：“仅在需要的位置镶嵌这些极小的硅片，具备成本上风。”
各大厂商均在研发下一代时间：三维封装。
英特尔的有野心名为 Foveros Direct，台积电则称为集成芯片系统（SoIC）。
卢梭讲解注解说念：“不再将芯片比肩摆放，而是凹凸堆叠。” 它们 “不错进展得如同单颗芯片一般，达成更高层级的性能培植”。
卢梭暗意，台积电遴荐 SoIC 时间的封装产物还需数年时辰才会面世。
与此同期，三星、SK 海力士、好意思光等内存企业也领有自有先进封装工场，通过 3D 封装将裸片堆叠为高带宽内存。
在加紧量产芯片的同期，内存与逻辑芯片厂商还在探索用铜垫替代传统凸点的搀杂键合新时间，培植堆叠芯片的集成密度。
瓦达曼讲解注解说念：“咱们不错遴荐垫对垫贯穿替代凸点贯穿，距离险些为零，从而获取更优的功耗进展。同期电气性能也更佳，因为旅途越短遵守越好。”
